呼吸阀在线校验设备 便携式呼吸阀校验仪

呼吸阀在线校验设备 便携式呼吸阀校验仪

一、呼吸阀在线校验仪简介：

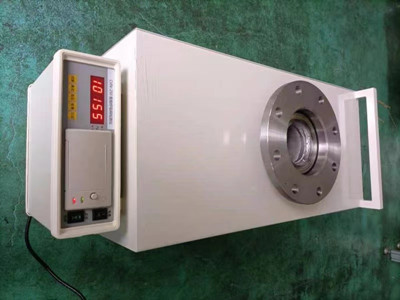

思宇流体设备根据储罐呼吸阀拆卸不便的特点研发了呼吸阀在线校验设备。校验设备体积小，携带方便，可以自行设定开启压力和吸入压力，自行判定结果，消除人为读取数据误差。校验设备带有打印功能，可以把测试结果自动打印出来。是目前国内储油罐和石化储罐呼吸阀检测专业设备。

二、呼吸阀校验设备参数：

1、校验通径：DN50～DN250 的各类符合标准的呼吸阀、液压安全阀、阻火器。

2、测试压力范围：呼出压力为：0Pa～5KPa；吸入压力为：-5kPa～0 Pa。

3、压力测量准确度：0.04级, 流量测量准确度：1 级。

4、测试流量范围：呼出流量为：150～2800标方/小时；吸入流量为：75～1400标方/小时。

5、适用电源：220V，50Hz,最大功率 8KW。

6、温度范围：－20℃~＋60℃。

7、外形尺寸 1070*1480*1200(长*宽*高）

三. 呼吸阀检测设备应用范围：

本装置为储罐附件（呼吸阀、阻火器、液压安全阀）检测装置， 是检测储罐附件是否合格的操作平台。依据《石油储罐附件检测技术规范 Q/SY?08007‐2017》制造和使用。利用此装置可对 DN50～DN250 口径的储罐附件进行检测，检测的主要参数包括： 开启压力、通气量、操作压力及泄漏量等。 装置结构如图所示，主要由气源风机提供的动力系统、导向系统、控制系统、检测台等组成。 应用于符合国标的呼吸阀，液压安全阀，阻火器。广泛应用于呼吸阀制造厂家出厂试验和专业检测使用单位使用。

四.呼吸阀校验台原理：

呼吸阀检测仪由真空泵、空气泵、检测面板、控制阀门和检测平台组成。利用真空泵得到负压压力来检测呼吸阀的吸入开启压力，利用空气泵得到正压压力来检测呼吸阀的呼出开启压力，从而检出呼吸阀的吸入、呼出的压力值是否符合标准（目前国标SY/T0511-1996标准），判定呼吸阀是否合格。

槽罐车检测除了呼吸阀校验台还需要装卸软管试验台配套：

槽罐车的装卸软管需要承受罐体压力的4-5倍，检测需要用空气或者水压检测，经过严格的测试合格后才可以使用。我公司生产的装卸软管压力试验机是专业针对槽罐车装卸软管进行压力测试，升压缓慢，压力无级调节，压力稳定，数据准确精度高。 .

装卸软管压力试验机方法：

1、装卸软管在196KPa压力下，保压5min不得渗漏；（软管压力试验）

2、试验用气：一般应用洁净的空气或氮气；

3、试验方法：首先在软管外涂抹肥皂水或将软管完全浸入水中，然后从适当位置缓慢向软管内通入洁净的空气或氮气，使其压力达到196KPa，保压5min，观察有无渗漏；
